WINKELMESSUNG IN ECHTZEIT: TriAngle Autokollimatoren im Maschinenbau
TriAngle Echtzeitpaket für optische Winkelmessung im Maschinenbau
TRIOPTICS stellt eine Echtzeitlösung für die Winkelmessung mittels elektronischer Autokollimatoren in automatisierten Produktionsumfeldern vor.

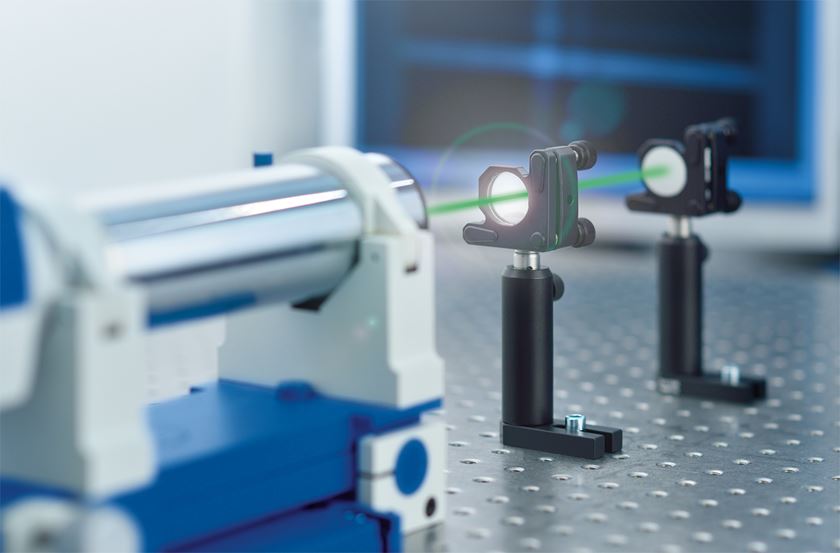

Die elektronischen Autokollimatoren der TriAngle Serie sind optische Messgeräte für die hochgenaue und berührungslose Winkelmessung an optischen oder mechanischen Teilen. Sie sind ideal geeignet für Mess- und Ausrichtanwendungen im Maschinenbau sowie der optischen Fertigung. Moderne Fertigungsprozesse sind zunehmend durch einen hohen Grad an Automatisierung gekennzeichnet. Dafür ist die Kommunikation vernetzter Maschinen und Prozessmodule in Echtzeit und mit hoher Verfügbarkeit erforderlich. Durchsatz, Genauigkeit und Verlässlichkeit sind dabei die wesentlichen Anforderungen an die beteiligten Systeme.
Vor diesem Hintergrund hat die Firma TRIOPTICS für ihre TriAngle Autokollimatoren ein Echtzeitpaket entwickelt, das einfach in bestehende Produktions- und Messprozesse integriert wird. Immer dann, wenn in einem automatisierten Produktionsumfeld Winkelmessdaten ermittelt und weiterverarbeitet werden sollen, bieten TriAngle Autokollimatoren mit dem Echtzeitpaket die Möglichkeit, diese Daten durch berührungslose optische Messtechnik präzise zu erfassen und binnen 20 msec an den Leitrechner zu übermitteln.
Im Vordergrund steht die extrem verlässliche Funktionalität mit einer durchgängigen 24/7-Verfügbarkeit. Zu diesem Zweck wird der TriAngle Messsensor in eine Echtzeitumgebung eingebunden. Andere Betriebssystemfunktionen wie Benutzerinterface und Dateisystem werden mit untergeordneten Prioritäten ausgeführt. Die Einheit aus Hard- und Software wird über eine serielle Schnittstelle angesprochen, über die auch die Winkelmessdaten für zwei Achsrichtungen übermittelt werden.
Zusammenfassend zeichnet sich das Echtzeitpaket für TriAngle durch eine einfache Integration in den Produktions- oder Messprozess sowie durch eine sehr hohe Verfügbarkeit, Robustheit und Zuverlässigkeit aus. Die aus dem Labor- und Qualitätssicherungsbereich bekannt hohe Messauflösung und -genauigkeit der TriAngle-Autokollimatoren wird damit nun auch verfügbar für anspruchsvolle Prozesse und Regelungsaufgaben im Anlagen- und Steuerungsbau sowie für automatisierte Fertigungsprozesse.
Die elektronischen Autokollimatoren der TriAngle Serie sind optische Messgeräte für die hochgenaue und berührungslose Winkelmessung an optischen oder mechanischen Teilen. Sie sind ideal geeignet für Mess- und Ausrichtanwendungen im Maschinenbau sowie der optischen Fertigung. Moderne Fertigungsprozesse sind zunehmend durch einen hohen Grad an Automatisierung gekennzeichnet. Dafür ist die Kommunikation vernetzter Maschinen und Prozessmodule in Echtzeit und mit hoher Verfügbarkeit erforderlich. Durchsatz, Genauigkeit und Verlässlichkeit sind dabei die wesentlichen Anforderungen an die beteiligten Systeme.
Vor diesem Hintergrund hat die Firma TRIOPTICS für ihre TriAngle Autokollimatoren ein Echtzeitpaket entwickelt, das einfach in bestehende Produktions- und Messprozesse integriert wird. Immer dann, wenn in einem automatisierten Produktionsumfeld Winkelmessdaten ermittelt und weiterverarbeitet werden sollen, bieten TriAngle Autokollimatoren mit dem Echtzeitpaket die Möglichkeit, diese Daten durch berührungslose optische Messtechnik präzise zu erfassen und binnen 20 msec an den Leitrechner zu übermitteln.
Im Vordergrund steht die extrem verlässliche Funktionalität mit einer durchgängigen 24/7-Verfügbarkeit. Zu diesem Zweck wird der TriAngle Messsensor in eine Echtzeitumgebung eingebunden. Andere Betriebssystemfunktionen wie Benutzerinterface und Dateisystem werden mit untergeordneten Prioritäten ausgeführt. Die Einheit aus Hard- und Software wird über eine serielle Schnittstelle angesprochen, über die auch die Winkelmessdaten für zwei Achsrichtungen übermittelt werden.
Zusammenfassend zeichnet sich das Echtzeitpaket für TriAngle durch eine einfache Integration in den Produktions- oder Messprozess sowie durch eine sehr hohe Verfügbarkeit, Robustheit und Zuverlässigkeit aus. Die aus dem Labor- und Qualitätssicherungsbereich bekannt hohe Messauflösung und -genauigkeit der TriAngle-Autokollimatoren wird damit nun auch verfügbar für anspruchsvolle Prozesse und Regelungsaufgaben im Anlagen- und Steuerungsbau sowie für automatisierte Fertigungsprozesse.
