Sphärometer

Schnelle und effiziente Radiusmessung von Linsen

Sphärometer von TRIOPTICS werden weltweit in hunderten Optik-Unternehmen und -Laboren für die präzise Bestimmung der Krümmungsradien konkaver und konvexer Linsen eingesetzt. Die Bestimmung des Krümmungsradius erfolgt dabei über die taktile Messung der sagittalen Höhe der gekrümmten Linsenoberfläche. Diese hochpräzise Radiusmessung durch Spherotronic und SpheroCompact®, die auch für die Kalibrierung von Prüfplatten eingesetzt werden kann, stellt heute den branchenweiten Standard dar. In Labor- und Fertigungsumgebungen werden darüber hinaus die Langzeitgenauigkeit und die automatisierten Funktionen unserer Sphärometer geschätzt.

Hohe Präzision

Der hochpräzise Rubinmesskopf des zentralen Messtasters ermöglicht die Radiusmessung mit einer Messgenauigkeit von bis zu ±0,005 %.

Rückführbarkeit

Die zertifizierten Messringe und Präzisionsplanplatten erlauben die Rückführbarkeit der Messgenauigkeit auf internationale Normen. Damit gilt die ausgereifte Technik als Goldstandard für Labor und Fertigung.

Vielseitigkeit

Die Modellauswahl und die dazu gehörige Auswahl an Messringen unterschiedlicher Durchmesser kann angepasst an die individuellen Bedürfnisse vorgenommen werden. So decken die Systeme einen sehr großen Messbereich ab und sind vielseitig einsetzbar.

Produkte

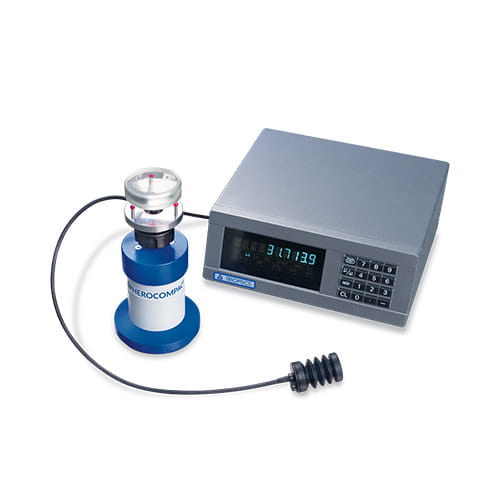

SpheroCompact®

SpheroCompact®

Radienmessung in der Produktion

Das SpheroCompact® erlaubt Radienmessungen in der Produktion mit einer Genauigkeit von bis zu ±0,05 %.

  • Universell einsetzbar insbesondere für stark gewölbte konvexe und konkave Flächen, da besonders kleine Radien bis zu +2,5 mm bzw. -4 mm gemessen werden können
  • Durch seine kompakte Bauweise kann das SpheroCompact® flexibel eingesetzt werden
  • Preis/Leistung-optimiertes Sphärometer für den Einsatz in der Fertigung

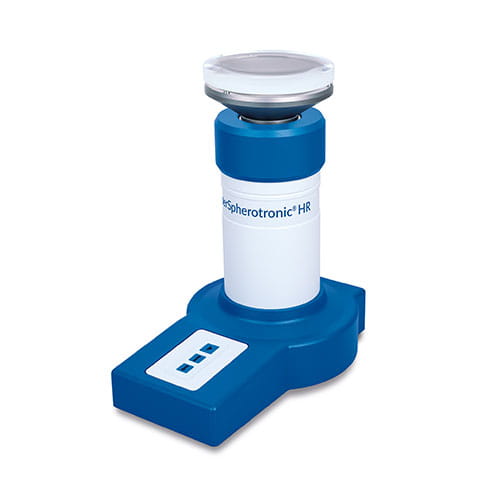

SuperSpherotronic® HR

SuperSpherotronic® HR

Präzise und reproduzierbar

Das SuperSpherotronic® HR bietet eine hervorragende Genauigkeit von bis zu ±0,01 %.

  • Radienmessung konvexer und konkaver Flächen bis zu +3 mm bzw. -6 mm
  • Hervorragende Präzision zur Messung stark gewölbter Flächen mit einem großen Linsendurchmesser durch einen erhöhten Verfahrweg von 60 mm
  • Extreme Beständigkeit gegen mechanische Deformationen durch Verwendung von Wolframkarbid-Kugeln im Ring

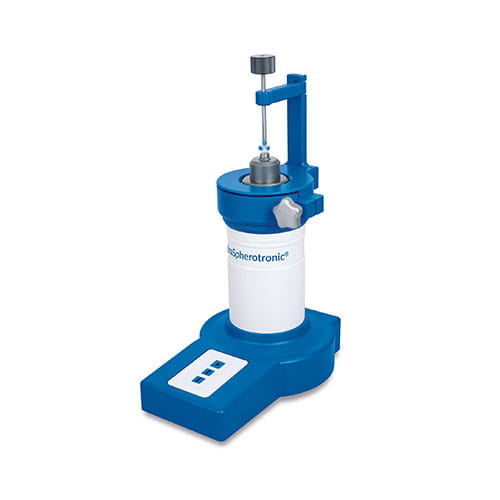

UltraSpherotronic®

UltraSpherotronic®

Höchste Präzision

Mit einer Genauigkeit von bis zu ±0,005 % erreicht das UltraSpherotronic® die weltweit höchste Messpräzision.

  • Radienmessung konvexer und konkaver Flächen bis zu +3 mm und -6 mm
  • Hervorragende Präzision zur Messung stark gewölbter Flächen mit einem großen Linsendurchmesser durch einen erhöhten Verfahrweg von 60 mm
  • Extreme Beständigkeit gegen mechanische Deformationen durch Verwendung von Wolframkarbid-Kugeln im Ring

Software

SpheroPRO

Die Anwender-orientierte Software SpheroPRO wurde so konzipiert, dass sie den Anforderungen in der Praxis optimal gerecht wird. Durch die intuitive Benutzerführung können über vorkonfigurierte Messprogramme einfach, schnell und fehlerfrei die Krümmungsradien von Linsen bestimmt werden. Mit einer schematischen Darstellung des gemessenen Krümmungsradius (konkav oder konvex) kann der aktuelle Prüfschritt direkt kontrolliert werden. Die Qualitätskontrolle erfolgt durch eine kontinuierliche statistische Auswertung der Werte.

  • Einfachste Handhabung durch vorkonfigurierte Messprogramme für verschiedene Anwendungen, z. B.: Probeglas- und Einzelflächenmessung
  • Schnelle Kontrolle des Prüfschritts und des Messvorgangs auf Plausibilität durch schematische Darstellung des Krümmungsradius (konvex/konkav) und der aktuellen Anzahl der Messungen
  • Kontinuierliche Qualitätskontrolle durch statistische Auswertung der Messungen, einschließlich Mittelwert, Standardabweichungen und Ausschußanalyse
  • Intuitives Abspeichern und wieder Aufrufen von Messreihen zu Qualitätskontrolle
  • Kompakte, dennoch umfängliche Dokumentation in Messzertifikaten, die digital abgelegt und ausgedruckt werden können
  • Intuitive Ablage von Vorlagen (ausgewählter Ring, nominaler Radius, ausgewählte Toleranz)
  • Kalibrierdaten der Ringe lassen sich bei Produkterweiterungen oder Produktüberprüfungen einfach importieren und gegebenenfalls aktualisieren
  • Zur Reduktion des allgemeinen Pflege- und Platzbedarfs ist die Software auch für die Bedienung über einen Touch Screen ausgelegt. Damit können Tastatur und Maus entfallen
Software SpheroPRO

Upgrades

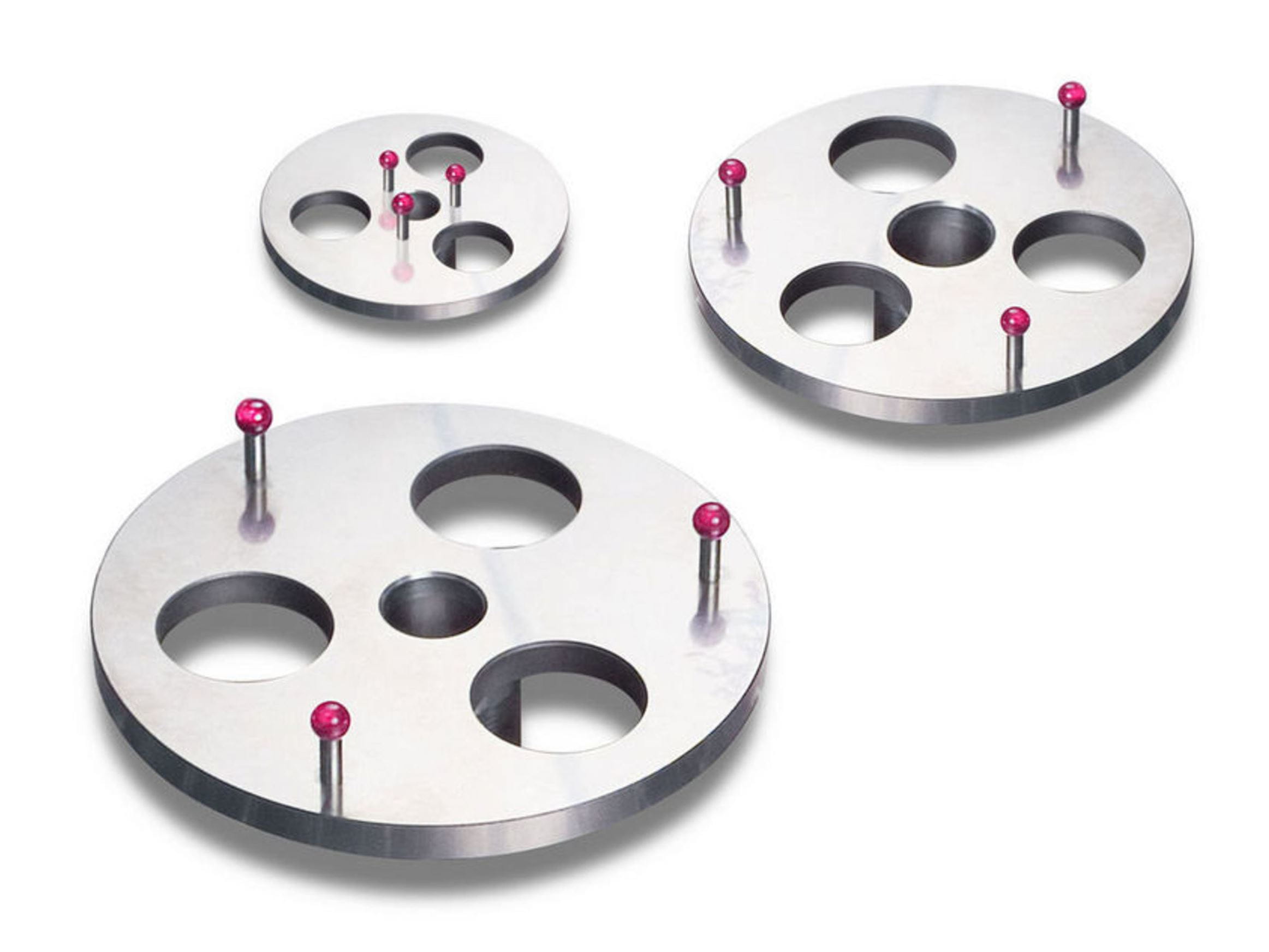

Präzisions-Ringe mit Rubinkugeln

(SpheroCompact®)

  • Standardsatz (Durchmesser): 12,5 mm, 25 mm, 50 mm, 75 mm, 100 mm, 125 mm
  • Sondergrößen (Durchmesser): 6 mm, 20 mm, 30 mm 38 mm, 40 mm, 150 mm, 225 m
  • Nach Kundenwunsch

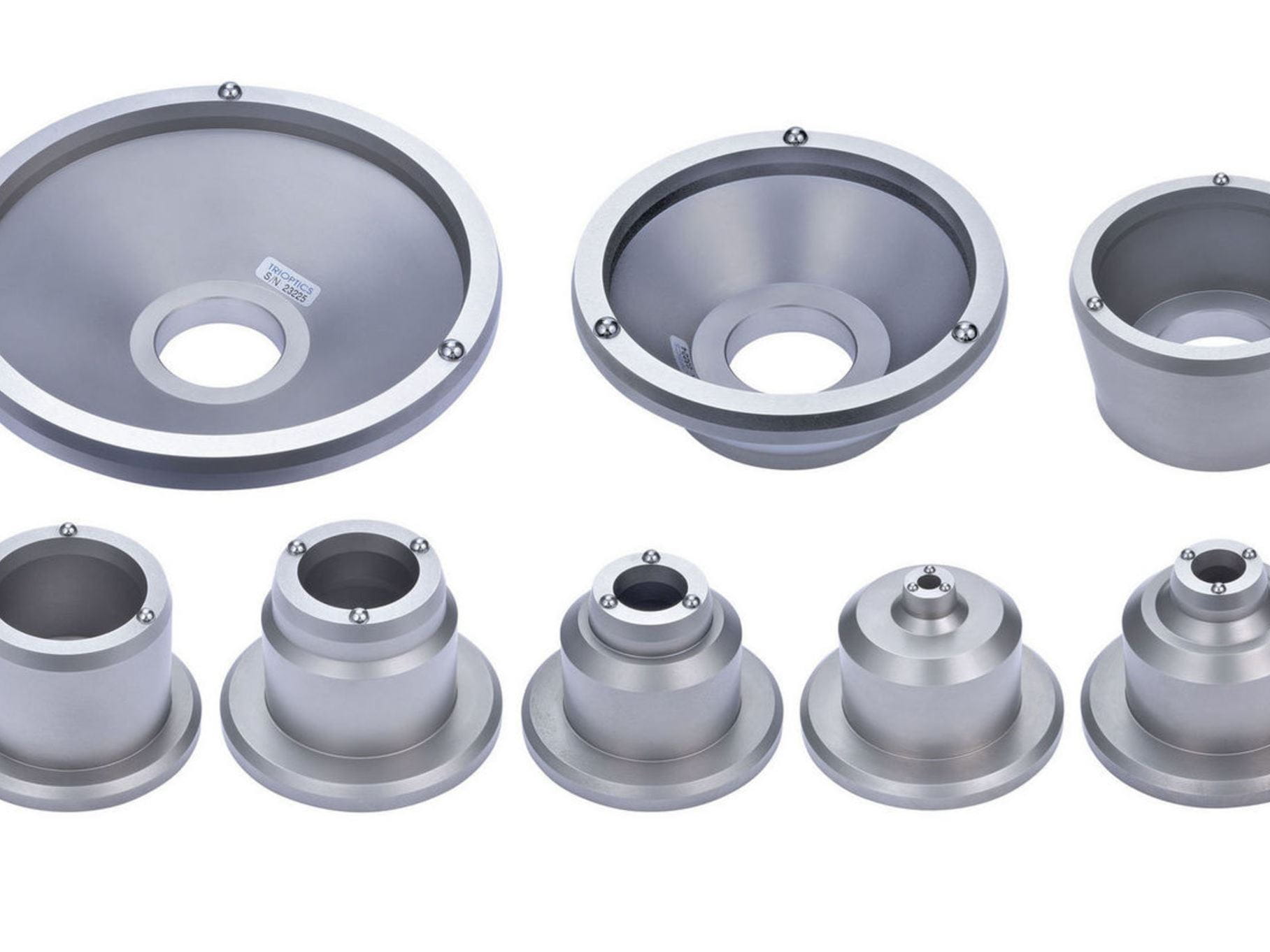

Praezisions-Ringe mit Wolframkarbid-Kugeln

Präzisions-Ringe mit Wolframkarbid-Kugeln

(SuperSpherotronic® HR/UltraSpherotronic®)

  • Standardsatz (Durchmesser): 7,8 mm, 14 mm, 20 mm, 28 mm, 38 mm, 60 mm, 90 mm, 120 mm
  • Sondergrößen (Durchmesser): 12 mm, 14+3,5 mm, 20+1,8 mm, 28+1,2 mm, 48 mm, 75 mm, 150 mm, 225 mm
  • Nach Kundenwunsch

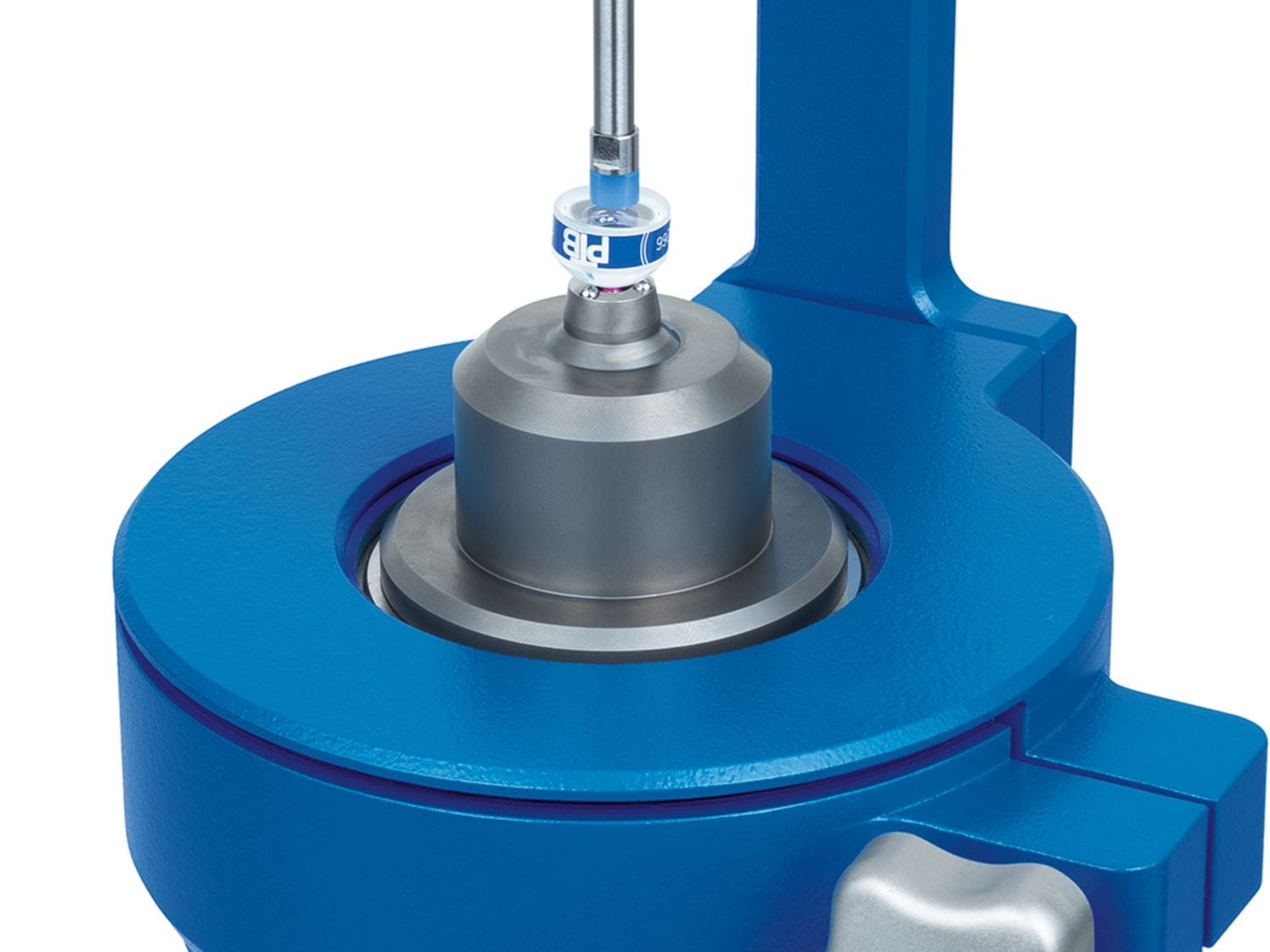

Spherometer Upgrade - Niederhalter

Niederhalter

  • Gewährleistung eines gleichbleibenden und festen Anpressdrucks zwischen Prüfling und Ring
  • Für kleine Prüflinge mit geringem Eigengewicht
