Prüfen von Oberflächenunvollkommenheit
Prüfen Sie Optiken auf Oberflächenunvollkommenheiten wie Kratzer, Wischer, Löcher, Beschichtungsdefekte und Ausplatzer noch immer subjektiv?
Das ist eine persönliche Entscheidung!
Bei der Bewertung optischer Oberflächen ist es vor allem wichtig, dass Prüfprozesse und Bewertungen objektiv, wiederholgenau, präzise und somit zeitsparend ablaufen. Außerdem muss die Dokumentation effizient und schnell sein. Für eine objektive Bewertung von Planoptiken und Linsen gemäß ISO 10110-7 empfiehlt sich das automatisierte Prüfsystem SurfInspect. Mit dem Savvy Inspector bieten wir Ihnen eine objektive Qualitätskontrolle gemäß ANSI/OEOSC OP1.002, Anhang C von MIL-PRF-13830B, Anhang A.3 von ISO 14997 sowie ISO 10110.
Knowledge Base
Besonders in den letzten Schritten der Glasbearbeitung – dem Polieren und Beschichten – können lokale Defekte auftreten, die die Abbildungsqualität des Glases beeinträchtigen. Diese Defekte werden wie folgt klassifiziert:
- Allgemeine Oberflächenfehler, z. B. Kratzer, Wischer und Löcher
- Unvollkommenheit der Beschichtung/Beschichtungsfehler
- Ausplatzer
Diese Unvollkommenheiten werden entsprechend der ISO 10110-7/ISO 14997 nach ihren geometrischen Größen oder entsprechend der MIL-PRF-13830B nach der Sichtbarkeit oder dem Aussehen der Unvollkommenheiten klassifiziert. Kürzlich wurde diese Art der Sichtbarkeitsspezifikation, die als “scratch and dig”-Spezifikation bekannt ist, auch in ISO 10110-7/ISO 14997 aufgenommen.
Prüfungen auf Oberflächenfehler werden in der Praxis sowohl durch Stichproben als auch durch eine 100-%-Prüfung durchgeführt. Die Prüfung erfolgt in der Regel rein subjektiv durch einen Prüfer, der die Fehlstelle visuell klassifiziert. Bei der Prüfung nach MIL wird die Probe nach ihrem Aussehen eingestuft, indem sie mit Artefaktnormalen (Kratzer- und Loch-Referenzen) verglichen wird, die den genormten Fehler der jeweiligen Klasse weitestgehend zeigen.

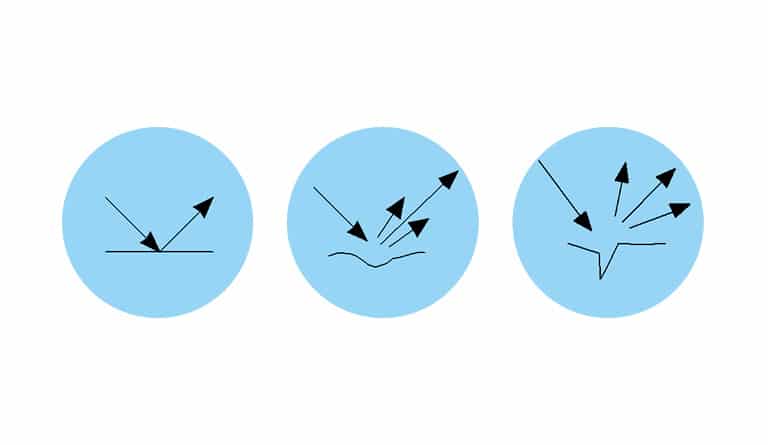

MIL-PRF-13830 beschreibt Defekte durch ihr visuelles Erscheinungsbild. Die Morphologie des Kratzers bestimmt seine Helligkeit.
